Reson SeaBat T20-P多波束
发布时间：2018-02-27 13:15:53 浏览量：3027次
产品简介：

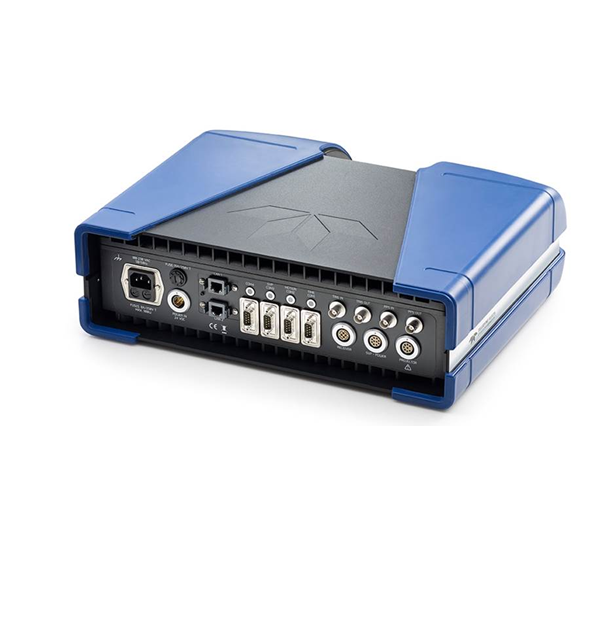

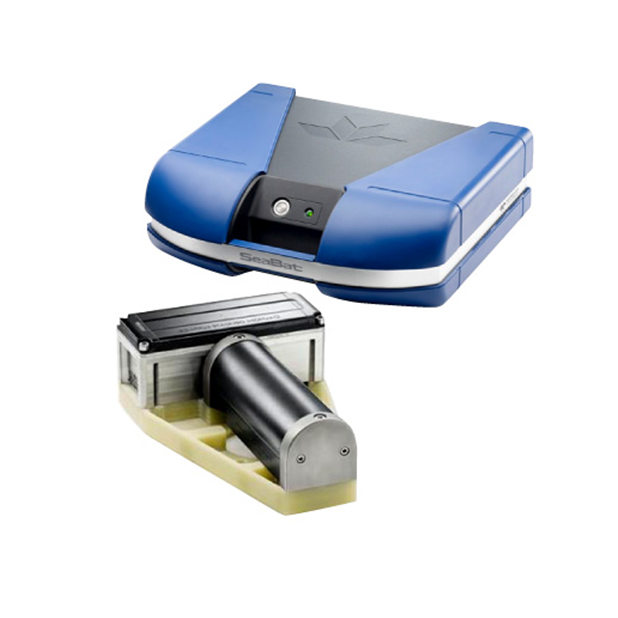

Reson以新的设计理念设计了T20-P，SeaBat产品系列添加了新的成员。高度便携的防水声纳处理器专为小船使用设计，结合T20-P获得高质量的测量数据。T20-P多波束价格吸引力，包含了一系列强大的软件功能，并具有随需求增加和为未来功能扩展的选项。T20-P提供坚固的航空箱，总重和尺寸适合商业航空公司的登机手续办理，一人可运送。
性能特点：
Snippets&Sidescan 后向散射全水柱后向散射Tracker –J进行自动控制强力工具SeaBat User Interface 运行在台式机或笔记本上Configurable beamformer –自定义波束
技术指标：
输入电压 24V DC or 100-230V AC 50/60Hz 功率 (典型 / 大) 200W / 300W 防水防尘等级 IP54 换能器线缆长度 10m (标准)，25m，50m (可选) 温度 (操作 / 存储) 便携声纳系统： -2°C to +40°C / -30°C to +55°C
换能器端： -2°C to +30°C / -30°C to +55°C尺寸 高
[mm]宽
[mm]深
[mm]重量
[kg/空气中]重量
[kg/水中]T20 Rx (EM7219)接收换能器 102 254 123 5 4.2 T20 Tx (TC2181)发射换能器 86.6 93.1 280 5.4 3.4 便携声纳处理器 131 424 379 14 N/A T20 声学性能 400kHz (大频率) 200kHz (小频率) 穿轨迹接收波束宽度(标称值 ) 1.1° (集中) 2.2° (集中) 沿轨迹波束宽度 (标称值10) 1.1° 2.2° 波束个数 大512， 小10 波束覆盖 (升级到) 140° (165°) 140° 测深范围 (典型值) 0.5-150 米 400米 距离量程 500 米 Ping率 (取决于量程) 约50 pings/s 脉宽 (CW) 30 – 300μs 脉宽 (FM) 300μs – 10ms 水深分辨率 6mm 声纳换能器耐压水深 50m
