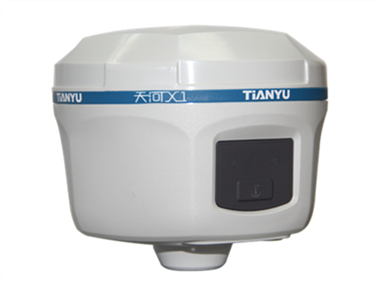

天宇 天河X1 GNSS接收机 大赛用
发布时间：2016-09-01 12:20:14 浏览量：5059次
产品简介：
广州天宇为“天宇杯”全国高等大学生测绘技能大赛倾心倾力打造的“ 天河 X1 ”GNSS测量系统，集结广州天宇制造RTK的技术，为大赛提供稳定的仪器。
性能特点：
★小型化
小巧的紧凑型设计国产轻小RTK，小型化时代新潮流。轻装上阵，让测量不再负重。全新小型化RTK测量系统，主机、箱包均变得更为小巧，全套设备重量比上一代减轻1/3。
★整体防摔、防水设计
全新硬朗风格工业设计，全简色系搭配，匠心独运。机身采用镁合金与ABS进行纳米级合成，质量更轻，更加耐磨，更耐撞击，提升主机防护功能。机身从外部设计到内部元件固定都做了先进的防摔防松动设计，同时从顶盖结合部到电池仓及控制面板再到底部的接口都做了严密的防水防尘设计，等级达到IP67级。优良的散热设计也提高了在高温状态下的工作性能。
★云服务
24小时云服务支持，时刻解决客户在线升级、在线注册、远程诊断等需求，让测量超越时间与空间。
★全能通讯模块
收 发 一 体 化 的 内 置 电 台 ， 支 持 主 流 的 电 台 通 讯 协 议（TrimTalk450S，TrimMark3，PCC EOT，SOUTH），实现与进口产品的互联互通。全新的网络程序架构，无缝兼容现有CORS系统。4G高速网络 , 全网通模块。
★全星座系统
多星座多频段接收技术，全面支持所有现行的和规划中的GNSS卫星信号，特别支持北斗三频B1、B2、B3，支持单北斗系统定位。
★NFC触配+双模长距离蓝牙
业内率先使用近场通讯技术，配合全新手簿，实现蓝牙闪触配对。摆脱过去复杂的蓝牙搜索、连接过程，只需轻轻一碰，即可成功配对。蓝牙通联技术，配备4.0标准双模长距离蓝牙，能够连接主流的手机、平板等数码产品，同时兼容2.1标准，连接手簿。稳定的数据传输技术，蓝牙距离更远，带给用户更为自如的作业体验。
★智能内核平台
全新的智能内核平台，拥有更快的计算能力和更低的功耗，提升主机整体稳定性。基于该平台，主机能够实时监控各部分运行状态，智能调节用电模式，延长野外作业时间。智能语音、智能诊断等人性化功能设计让外业测量更高效。
★工业级手簿
高性能、全键盘的工业级手簿，高分辨率半透屏，快速的蓝牙闪触配对方式、续航能力强，数据传输方案，配合为行业量身定制的专业软件，涵盖工程、电力、测图、道路等各个方向，多重选择，更加灵活，让测量更高效。
★多行业应用
竣工测量、地形测图、农业测量、电力测量、变形观测、工程放样、管线测量……
技术指标：
测量性能
信号跟踪
220通道,原装进口四星板卡，支持GPS、GLONASS、北斗及伽利略系统。
BDS: B1、B2、B3
GPS :L1C/A、L1C、L2C、L2E、L5全周载波
GLONASS :L1C/A、L1P、L2C/A、L2P、L3全周载波
SBAS L1C/A、L5（对于支持L5的SBAS卫星）
Galileo: GIOVE-A和GIOVE-B、E1、E5A、E5B
中国北斗Compass SBAS:QZSS、WAAS、MSAS、EGNOS、GAGAN（星站差分）
GNSS特性
定位输出频率 1Hz~50Hz
初初始化时间 小于8秒
始化可靠性 ＞99.99%
全星座接收技术，能够支持来自所有现行的和规划中的GNSS星座信号
高可靠的载波跟踪技术，大大提高了载波精度，为用户提供高质量的原始观测数据
智能动态灵敏度定位技术，适应各种环境的变换，适应更加恶劣、更远距离的定位环境
高精度定位处理引擎
定位精度
码差分GNSS定位
水平：0.25 m + 1 ppm RMS
垂直：0.50 m + 1 ppm RMS
SBAS差分定位精度：典型<1m 3DRMS
静态GNSS测量
水平：±（2.5 mm + 0.5mm/km×d）
垂直：±（5mm+1mm/km×d）（d为被测点间距离，km）
实时动态测量
水平：±（10 mm + 1mm/km×d）
垂直：±（20mm+1mm/km×d）（d为被测点间距离，km）
网络RTK精度
水平：±（8 mm + 1mm/km×d）
垂直：±（15mm+1mm/km×d）（d为被测点间距离，km）
尺寸
12.9 cm×11.2cm,体积1.02L
硬件
重量
≤1kg
材质
镁合金内壳,高密度塑料外壳
温度
工作温度：–80 °C到+90 °C
存储温度：–80 °C到+90 °C
湿度
抗冷凝
防护等级
防水：2m浸泡，IP67级
防尘：完全防止粉尘进入，IP67级防震
不工作时，从3米高测杆上跌落到水泥地面不损坏；
工作时，可承受到40G10毫秒锯齿波冲击试验电源
9-25V宽压直流设计，带过压保护
电气
电池
两块可卸锂电池，7.4V，≥4800mAh
功耗
0.5W
电池工作时间
单块电池使用时间
18h（静态模式）
6h（内置电台基准站模式）
8h（移动站模式)
I/O端口
5PIN 外接电源接口+RS232
7PIN RS232+USB
1个网络/电台数据链天线接口
SIM卡卡槽
通讯和数据存储
无线电调制解调器
内置原装进口PDL收发一体电台 0.5W/2W
外置发射电台 15W/35W
工作频率 410-430MHZ,450-470MHZ可选
通讯协议： TrimTalk450S,TrimMark3, PCC EOT, SOUTH
蜂窝移动
WCDMA3.5G网络通讯模块，兼容GPRS/EDGE(可扩展4G)；
可定制CDMA2000/EVDO 4G通讯
蓝牙
BLEBluetooth 4.0蓝牙标准，支持android、ios系统手机连接
Bluetooth 2.1 + EDR标准
WIFI
802.11b/g
NFC无线通信
采用NFC无线通信技术，手簿与主机触碰即实现蓝牙自动配对（需手簿同样配备NFC无线通信模块）
外部通信
可选配外接GPRS/CDMA双模通讯模块，自由切换，适应各种工作环境
数据存储/传输
4GB内部存储器，可以扩展32G，3年以上原始观测数据(大约1.4 MB/日)，基于每15秒钟从平均14颗卫星上记录。（可任意扩展）
即插即用的USB传输数据方式
数据格式
差分数据格式：CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、
RTCM 3.1、RTCM 3.2输入和输出
GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF
网络模式支持：VRS、FKP、MAC，支持NTRIP
协议导出格式：HCN、DAT、RINEX
按键
单键操作 可视化操作，方便快捷
用户交互/外观
指示灯
三指示灯
语音
人性化语音提示
